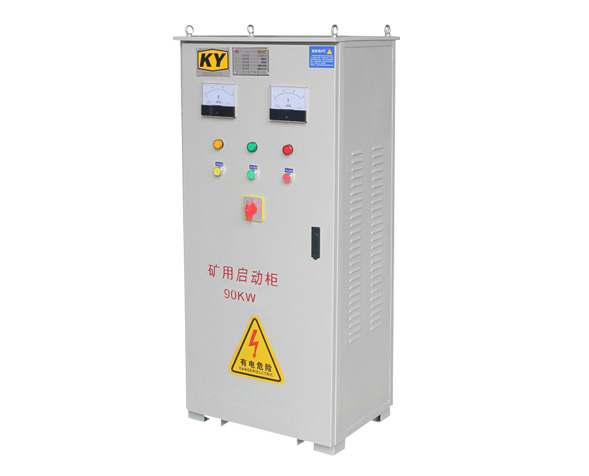

一、產品簡介
本系列啟動柜產品適用于交流50Hz（或60Hz)，電壓為38OV或66Ov，功率為11-300Kw的三相鼠籠型電動機、水泵等用作降壓起動，并可加速電動機至額定轉速和人為停止L電動機。對電動機具有過載、斷相、短暗等保護。對自藉變壓器裝有起動時削的過載保護。產品符合標準：GB14048.4；額定絕緣電壓：AC380V；額定沖擊耐受電壓：6V，額定工作電壓：AC380V；使用類別AC-3；額定控制電源電壓：Ac380V50Hz：變壓器紅圖的絕緣等級：B級。又因?yàn)樽儔浩髟边叺碾娏麝P(guān)系I1=I2/K，可見原邊的電流（即電源供給電動機的啟動電流）比直接流過電動機定子繞組的要小，即此時電源供給電動機的啟動電流為直接啟動時1/K2 倍。由于電壓降低為1/K 倍，所以電動機的轉矩也降為1/K2 倍。 自耦變壓器副邊有2～3 組抽頭，如二次電壓分別為原邊電壓的80%、60%。

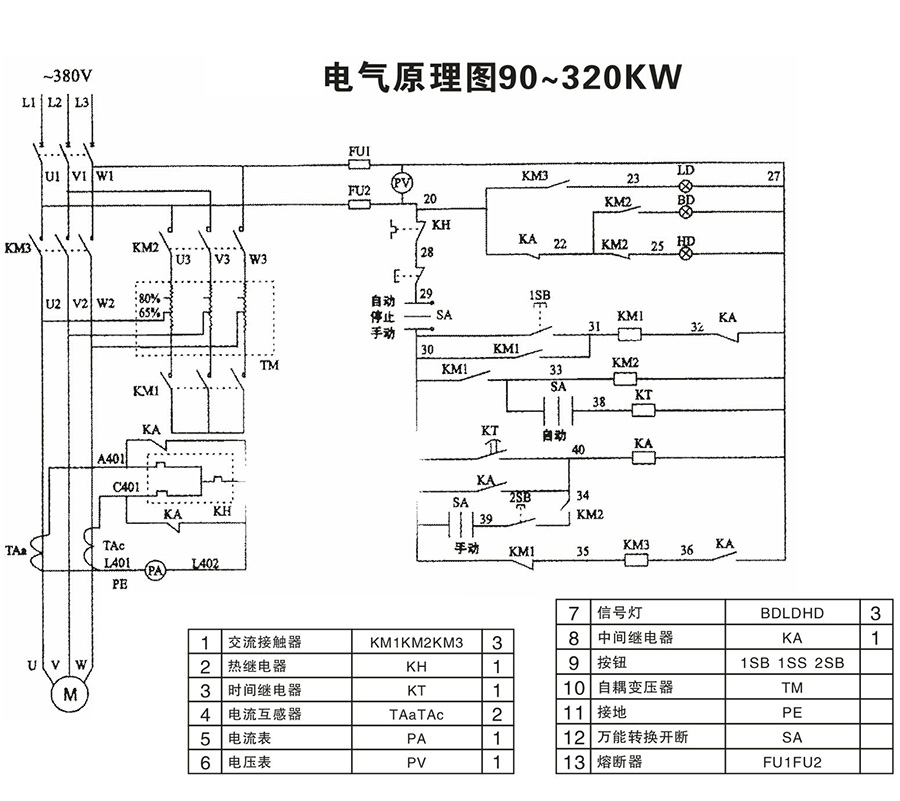

二、啟動原理圖
